Friday, May 27, 2016

Некоторые правила при подъёме грузов методами промышленного альпинизма

1. Тянуть полиспаст следует равномерно, без рывков. Если иначе поднимать груз не удаётся, то либо мощности полиспаста не достаточно, либо где-то в системе присутствует излишнее трение;

2. Необходимо бороться с трением. Снижайте трение грузовой верёвки о рельеф: используйте направляющие блоки, роликовые протекторы, оптимально размещайте систему подъёма груза на местности. Используйте высокоэффективные блоки;

3. Система должна быть аккуратной и понятной;

4. Верёвки не должны перекручиваться между собой и зажиматься между элементами системы. Если возможно вращение груза, используйте вертлюги;

5. При перемещении тяжёлого груза необходимо чётко понимать, какие силы будут действовать в системе, и каковы возможности используемого снаряжения;

6. В процессе перемещения груза на высоте следует визуально его контролировать;

7. Должна быть предусмотрена возможность спуска груза, если что-то пойдёт не так;

8. Не допускайте работников и посторонних в опасную зону падения груза;

8. Организуйте подъём таким образом, чтобы груз ни за что не цеплялся и не упирался в рельеф;

9. Если необходимо поднять груз в какой-либо проём, предварительно убедитесь, что он проходит по габаритам;

10. Не забывайте на грузе незакреплённые предметы (карабины, инструменты, части упаковки).

Saturday, May 14, 2016

Кот Марион



Sunday, May 8, 2016

Подборка узлов, применяемых Северо-Американскими спасательными службами


Человек, знающий более 5 узлов, — как говорят — потенциально опасен. У вас есть все шансы стать на несколько узлов опаснее. Предлагаю подборку узлов, применяемых Северо-Американскими спасательными службами, но в России в широких кругах неизвестных. Возможно, что-то покажется интересным тем, кто занимается подъёмом грузов, высотным монтажом, спасательными работами.

Булинь на бухте (Bowline on a coil)

Применяется для привязывания носилок/груза. Может использоваться для крепления верёвки, оттягивающей носилки/груз от стены или препятствия.

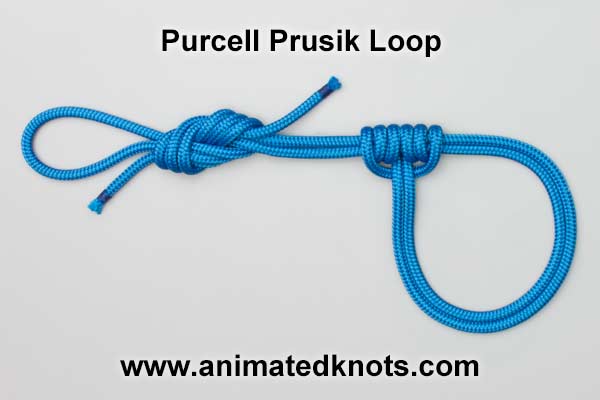

Purcell Prusik

Позволяет получить самостраховку регулируемой длины.



Tensionless hitch

Применяется для закрепления верёвки к относительно широким опорам (деревья, столбы и т.п.). Крайне прост (трудно ошибиться при вязке) и не снижает прочность верёвки, но расходует большое её количество.


Двойной УИАА (Супер-Мунтер, Монстер-Мунтер)

Подручное средство для спуска груза большой массы.

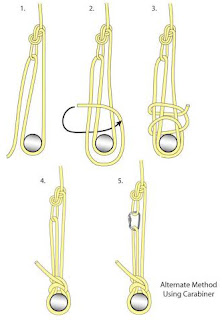

Модифицированный узел Тракера (Modified Trucker's hitch)

Узел использует принцип полиспаста, позволяет потуже натянуть верёвку и закрепить штыком.



Источники
  • http://www.cmcrescue.com
  • http://www.animatedknots.com

Friday, May 6, 2016

Прыжок на потолок. Трюки в отряде.

Эволюция Petzl Ascension








Фото: storrick.cnc.net, petzl.com

Фото загадка. Найди промышленного альпиниста!


Каталог Petzl 1989 г.

Каталог Petzl 1989 г. : скачать


Реальные нагрузки, возникающие в системах подъёма грузов

Каковы реальные нагрузки, возникающие в системах подъёма грузов? Следующие изображения помогут это понять.

При расчётах учитывалась сила трения в блоках. Эффективность всех блоков была принята равной 91% — такова, к примеру, эффективность Petzl PRO-TRAXION, MINI, GEMINI, PARTNER.

Нагрузка на блок и точку его закрепления зависит от угла, на который изгибается в нём верёвка. Максимальная нагрузка возникает при угле в 180 градусов. Чтобы оценить максимальные действующие силы, мы считали, что верёвка в каждом блоке изгибается на 180 градусов.

Значения, нанесённые на изображениях, справедливы, когда груз перемещается равномерно без ускорения (без рывков). В реальности это как правило не возможно, поэтому Dr. D.F. Merchant (Life on a line, 2003) предлагает ещё умножить полученные нами цифры на 1.5, чтобы получить максимальные значения сил, которые могут возникнуть в системе.

Все значения указаны в кг, а не в kN, для наглядности. Расчёты выполнены в программе vRigger.



Эффективность Petzl ID и PRO-TRAXION в системах подъёма грузов

Эффективность Petzl ID и PRO-TRAXION в системах подъёма грузов. Значения, указанные для ID, приблизительно характеризуют и остальные аналогичные спусковые устройства.






Источник: petzl.com

Учебник "Такелажные работы в промышленном альпинизме"

Учебное пособие "Такелажные работы в промышленном альпинизме" позволит лучше понимать системы перемещения грузов, действующие силы и возможности снаряжения. И, возможно, не даст допустить роковую ошибку.

Скачать PDF

Такелажные работы в промышленном альпинизме

Грудь или спина?

Страховочное устройство может быть присоединено как к грудной так и к спинной точке А обвязки. Так какую же выбрать?


Грудная точка А:
+ проще визуально контролировать состояние страховочного устройства и регулировать его положение на верёвке
+ проще присоединять страховочное устройство к обвязке и отсоединять его
+ в случае повисания на страховочном устройстве работник принимает комфортное положение
+ спасателю проще оказать помощь пострадавшему, висящему на грудной точке, нежели на спинной
- страховочное устройство и его ус занимают "рабочее пространство" перед работником

Спинная точка А:
+ "рабочее пространство" перед работником свободно от страховочного устройства и его уса
+ расположение страховочного устройства и страховочной верёвки со стороны спины может снизить вероятность их повреждения при работе с режущим инструментом
- при срыве и повисании на спинной точке голова работника подаётся вперёд, что может привести к травме при работе около стены, металлоконструкций и т.п.
- если страховочное устройство находится вне зоны видимости, то усложняется контроль за его состоянием, сложнее регулировать его положение на верёвке
- сложнее присоединять/отсоединять страховочное устройство
- в случае повисания на страховочном устройстве работник принимает значительно менее комфортное положение, по сравнению с использованием грудной точки
- спасателю может быть сложнее оказать помощь пострадавшему, висящему на спинной точке


Специалисты IRATA в 2012-м году в учебном центре Gridins провели интересный эксперимент, чтобы сравнить последствия срыва при использовании грудной и спинной точек А. В свободном пространстве был натянут баннер, имитирующий стену. Несколько испытателей поочерёдно спускались по верёвкам, навешенным вдоль баннера. В какой-то момент верёвка, по которой осуществлялся спуск, перерезалась, и испытатель повисал на страховочном устройстве. Эксперимент выявил, что в момент срыва и повисания на страховочном устройстве, присоединённом к спинной точке обвязки, возникает импульс, толкающий голову работника вперёд, что могло бы привести к травме головы, будь вместо баннера настоящая стена.

Источники:
  • petzl.com
  • irata.org

Найди ошибки!

Вот вам яркий промаль-нарушитель техники безопасности. Сколько ошибок вы найдете?


Блоки с большими присоединительными отверстиями

Многие производители снаряжения предлагают блоки, присоединительные отверстия которых могут вместить вплоть до 3-х карабинов. Для чего это может понадобиться нам на практике? Рассмотрим некоторые способы применения.


Перемещение груза по троллею

Система, позволяющая перемещать груз как в горизонтальном, так и в вертикальном направлении
Строповка груза, присоединённого к полиспасту
Фиксация обратного хода в системах подъёма грузов
Позиционирование блока в пространстве


Аккуратное расположение подвижных блоков в полиспасте

Присоединение кроля к обвязке для промышленного альпинизма

Часто задают вопрос, как присоединить грудной зажим к обвязке для промышленного альпинизма. Ответим развёрнуто.

Грудной зажим будет верным помощником в случае сложного доступа, когда требуется совершать большое количество различных манёвров и перемещений. Также он сэкономит силы, если работа включает ощутимый подъём по верёвке.

И так, вы хотите обвязку с кролём, какие существуют варианты?

1-й вариант

Обвязка Petzl AVAO BOD CROLL FAST имеет встроенный грудной зажим. Также можно получить обвязку для промышленного альпинизма (EN 361, EN 358, EN 813) объединив TOP CROLL c обвязкой AVAO SIT, FALCON, FALCON ASCENT или SEQUOIA SRT.

Petzl AVAO BOD CROLL FAST

TOP CROLL + AVAO SIT, FALCON, SEQUOIA SRT

2-й вариант

Многие обвязки для промышленного альпинизма таких фирм как Camp, Singing Rock и другие имеют предусмотренную производителем возможность присоединения грудного зажима. Для этого, как правило, обвязка включает в себя специальную петельку для фиксации верхней части зажима. Чтобы присоединить нижнее отверстие зажима потребуется дополнительно приобрести треугольный рапид (Petzl DELTA или аналог).

Singing Rock

Camp ACCESS CHEST

Petzl DELTA

3-й вариант

Если обвязка не содержит специальной петельки для грудного зажима, то её придётся сделать самостоятельно. Для этой цели можно использовать кусочек узкой стропы из Dyneema. Также потребуется треугольное соединительное звено. Зажим необходимо закрепить плотно, чтобы он не болтался, тогда его функциональные качества не пострадают. Суть метода изображена на следующих фотографиях. Конкретная реализация может отличаться в зависимости от модели обвязки и имеющихся материалов.
